適用范圍:行車軌道壓板適用于設有鋼筋混凝土吊車梁或預應力混凝土吊車梁的工業廠房及露天棧橋，其適用范圍為:廠房柱距:6.0m 12.0m 0m，吊車起重量:1t~125軟鉤吊車，復合橡膠墊板表面經常溫度:≤60℃，抗震設防烈度:≤9度腐蝕情況:無侵蝕性氣體的廠房。當有侵蝕時應按1.9條規定采取措施。
(二)采用材料及要求
(1)鋼板夾板和型鋼采用Q235鋼(3號鋼)，其技術條件應符合國家標準規定。
(2)六角頭螺栓螺母彈簧墊圈墊圈應符合國家標準、、、規定。

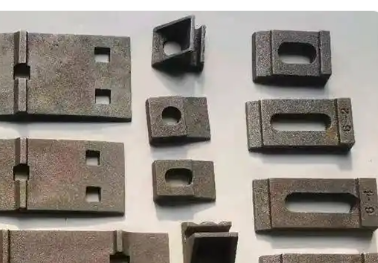

(3)壓板采用碳素鋼鑄件(ZG230-450)或可鍛鑄鐵(KTZ450-06)，其機械性能應滿足表1要求。
(4)彈性墊板采用復合橡膠墊板，橡膠壓舌及橡膠墊板采用耐油橡膠，其性能應符合GB5574-85<工業用硫化橡膠板>中3807標準，橡膠墊板的機械性能應滿足表2要求。
(三)安裝要求
(1)完成鋼軌接頭鋪放好復合橡膠墊板后對軌道調整定位，并將螺栓、壓板等零件就位，使壓板緊巾鋼軌下翼緣，然后安裝墊板、彈簧墊圈，將螺母擰緊到壓板上橡膠壓舌壓縮量約為2-3mm。
(2)軌道安裝的允許偏差要求軌道中心線位置偏差≤±5mm;軌道頂面標高差≤±5mm;兩條軌道中心線間距離偏差≤±5mm;廠房橫向同一位置上兩條軌道頂面的相對標高差;柱子≤10mm其它處≤15mm
(3):廠房伸縮縫處的鋼軌采用四孔夾板聯結。鋼軌跡4kg/m、38kg/m、43/m、50kg/m伸縮縫處可采用平接頭，QU70、QU80、QU100、QU120伸縮縫處采用45°斜接頭，縫寬均為10mm。
(4):THRAIL彈性復合橡膠墊板是和軌道壓板相匹配，如軌道壓板為QU80型，即選用7a-3型復合墊板。
(5):根據壓板型號選用螺栓。螺栓長度計算:L=h1+h2+h3式中:h1=壓板安裝后自砼墊板最大標高值(見表I)
h2=砼墊層厚h3=吊車梁翼緣厚壓板數量按以下求得式中:n為壓板數量，為單軌總長度(米)THRAIL彈性復合墊板為壓板總數之1/2，螺栓與壓板數量相等。
安裝要求
(1):THRAIL彈性復合橡膠墊板上面的矩形凸條和槽溝順軌道方向置軌道下面，垂直于軌道的中心線并和軌道兩側的螺栓相對。
(2):THRAIL復合橡膠墊板放置在砼墊曾之前，必須把墊層面清理干凈。以免雜質混入橡膠墊板下降低使用性能。
(3):按下列順序組裝軌道壓板。
螺栓穿入鋼筋混凝土吊車梁予留孔內一一壓板主體一一止退塊(小端向軌道)一一彈簧墊圈一一螺母一激予緊一-調整壓板主體，使前端與軌道邊緣靠緊一一最后緊固到使壓板上橡膠壓舌壓縮量為2-3mm轉到
(4):壓板的中心線垂直于軌道中心線。不得歪斜。
